节能型液压柱塞泥浆泵广泛应用于陶瓷业、电瓷、矿业、医药、化工、石油、污水处理等行业。其设计旨在实现高效能、低能耗和长寿命。以下是关于节能型液压柱塞泥浆泵的详细回答:
工作原理:
节能型液压柱塞泥浆泵利用液压驱动系统,通过活塞(柱塞)在泵腔内的往复运动来实现泥浆的吸入、压缩和排出。
当活塞向上运动时,泵腔内的压力降低,泥浆被吸入泵腔;当活塞向下运动时,泵腔内的压力升高,泥浆被压缩并排出泵体。
节能特性:
进料阶段:开始进料时压滤机滤室是空的,需要快速充满物料。(YBH泵大流量进料快速充满压滤机)
升压过滤阶段:当压滤机内充满物料压力开始上升,压滤机快速出水,这时压滤机还需大流量进料。(YBH泵低压大流量不变进料快速过滤)随着进料压力逐渐升高压滤机内滤饼开始形成并变厚,压滤机的出水量开始由大变小,压滤机的过滤能力也由大变小,进料量也随之减小。进料压力由低开始增高。(YBH泵输出流量自动由大变小,液压系统、无溢流,开始节能运行。)
保压过滤阶段:压滤机过滤压力升到较高设定压力,需要进料压力保持恒压过滤,压滤机过滤能力进一步减小直到过滤完成。(YBH泵流量变至较小并开始保持恒压进料,液压系统有少量溢流。)
YBH液压陶瓷柱塞泥浆泵开始给压滤机进料和低压过滤时保持大流量不变,随压滤机空腔充满物料压力升高,压滤机过滤能力开始变小,达到设定值时液压系统控制YBH泵的运行速度降低、输出流量变小。压滤机过滤能力逐渐降低,进料压力逐渐升高,泵的进料流量自动变小,较小流量为额定流量的20%,泵输出流量压力曲线与压滤机过滤曲线基本吻合。全过程因此高效节能,比普通泵节能60%以上。
技术参数:
YBH140-10压滤机节能陶瓷柱塞泵泥浆泵
流量:10立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:250mm,
配用电机:5.5KW,
外形尺寸:1.6*1.2*1.6(米),
吸排浆管道直径:φ89/φ76,
重量:0.85吨,
油箱容积:170L
YBH200-19压滤机节能陶瓷柱塞泵泥浆泵
流量:19立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:250mm,
配用电机:7.5KW,
外形尺寸:1.7*1.3*1.9(米),
吸排浆管道直径:φ108/φ89,
重量:1.1吨,
油箱容积:210L
YBH250-30压滤机节能陶瓷柱塞泵泥浆泵
流量:30立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:250mm,
配用电机:11KW,
外形尺寸:1.95*16*2.2(米),
吸排浆管道直径:φ133/φ108,
重量:1.63吨,
油箱容积:310L
YBH300-40压滤机节能陶瓷柱塞泥浆泵
流量:40立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:250mm,
配用电机:15KW,
外形尺寸:2.1*1.8*2.2米),
吸排浆管道直径:φ140/φ140,
重量:2.1吨,
油箱容积:310L
YBH300J-60压滤机节能陶瓷柱塞泵泥浆泵
流量:60立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:350mm,
配用电机:18.5KW,
外形尺寸:2.1*1.8*2.5(米),
吸排浆管道直径:φ159/φ159,
重量:2.6吨,
油箱容积:390L
YBH400-100压滤机节能陶瓷柱塞泵泥浆泵
流量:100立方/小时,
压力范围:0-1.8MPa,
额定压力:0-15公斤可任意调节,
冲程:350mm,
配用电机:22KW,
外形尺寸:2.48*2.5*2.6(米),
吸排浆管道直径:φ180/φ159,
重量:3.8吨,
油箱容积:560L
YBH400-120压滤机节能陶瓷柱塞泵泥浆泵
流量:120立方/小时,
压力范围:0-1.5MPa,
额定压力:0-15公斤可任意调节,
冲程:350mm,
配用电机:30KW,
外形尺寸:2.48*2.5*2.6(米),
吸排浆管道直径:φ180/φ159,
重量:3.8吨,
油箱容积:560L
YBH500-180压滤机节能陶瓷柱塞泵泥浆泵
流量:180立方/小时,
压力范围:0-1.5MPa,
额定压力:0-15公斤可任意调节,
冲程:450mm,
配用电机:45KW,
外形尺寸:3.8*2.2*3(米),
吸排浆管道直径:DN200/DN200
这些参数可以根据具体的应用需求进行选择和调整,以实现较佳的节能效果。
材质和耐用性:
泵体和关键部件采用高强度、耐磨、耐腐蚀的材料制成,确保泵在恶劣的工作环境下仍能稳定运行。
柱塞和密封件等易损件采用特种材料制成,以提高其耐磨性和使用寿命。
维护和保养:
节能型液压柱塞泥浆泵的结构设计便于维护和保养,可以方便地更换易损件和进行日常检查。
提供详细的维护手册和培训支持,确保用户能够正确操作和维护泵,延长其使用寿命。
环保和节能设计:
节能型液压柱塞泥浆泵在设计和制造过程中注重环保和节能。采用低噪音设计和减震措施,减少对环境的噪音污染;同时,采用节能技术和材料,降低泵的能耗和运营成本。

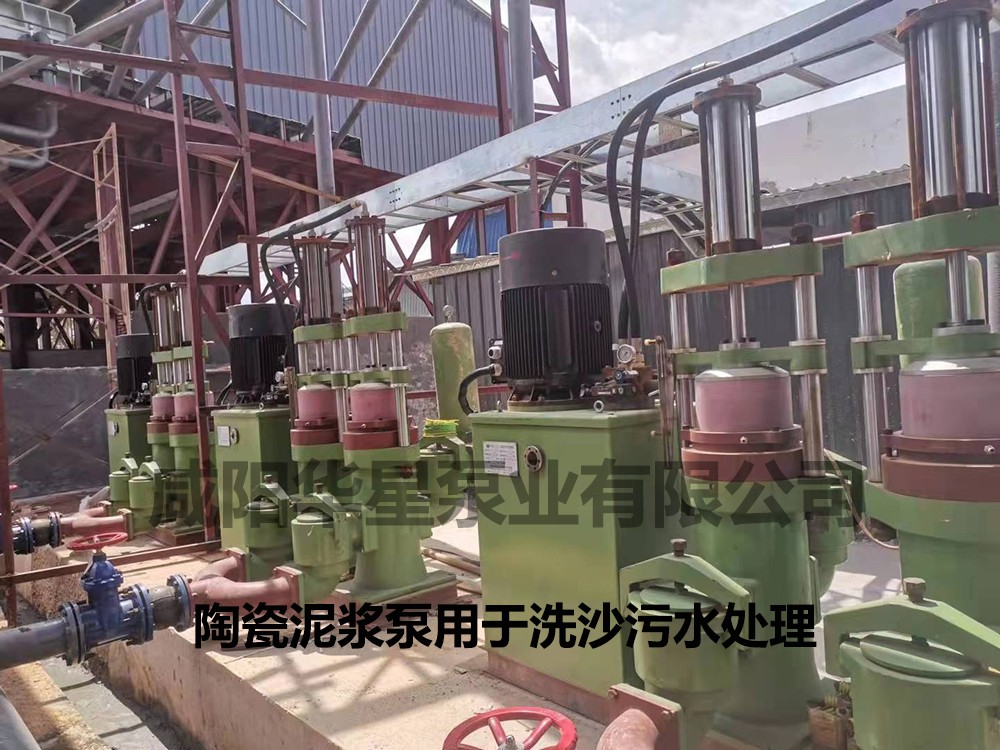

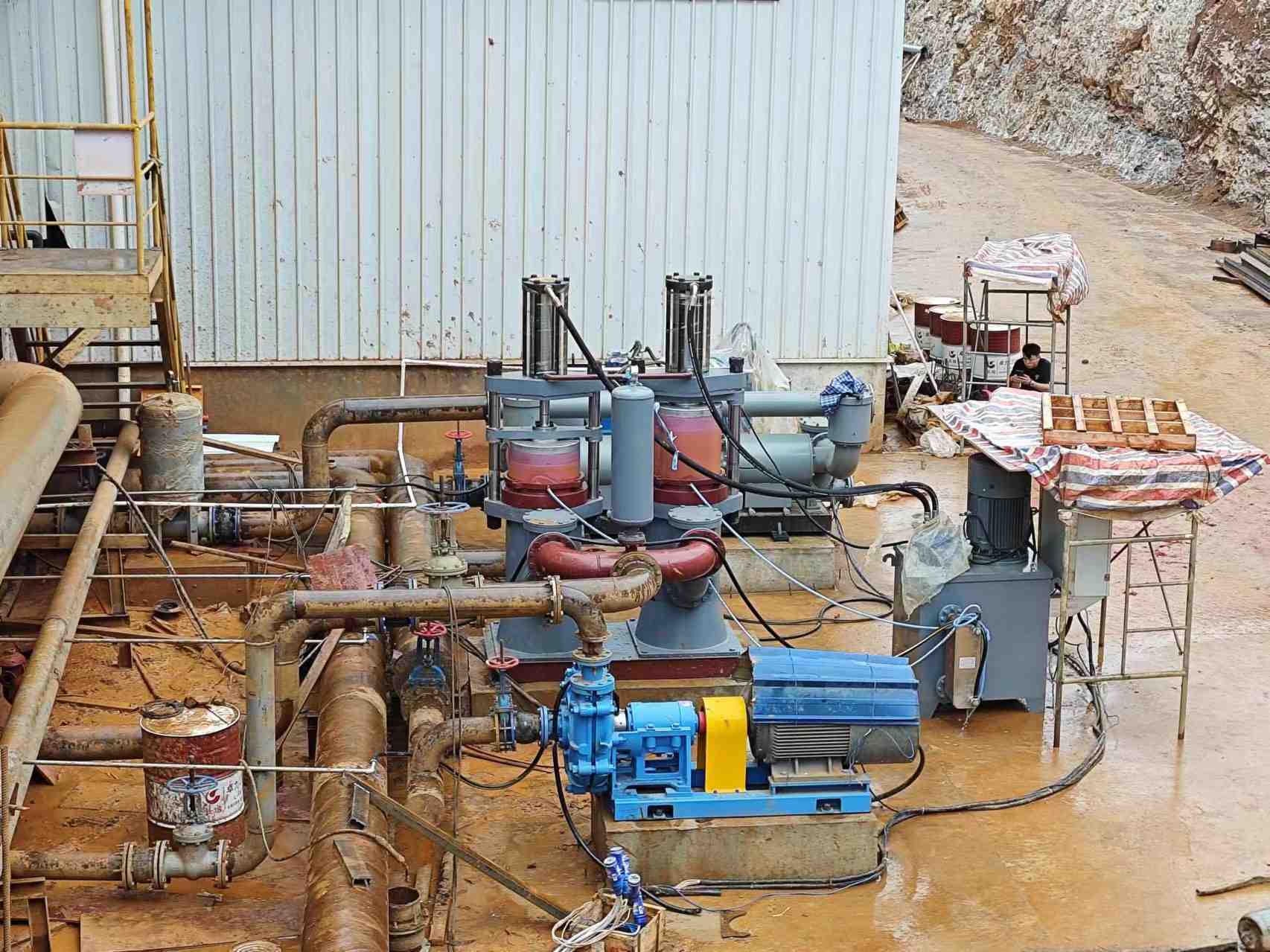

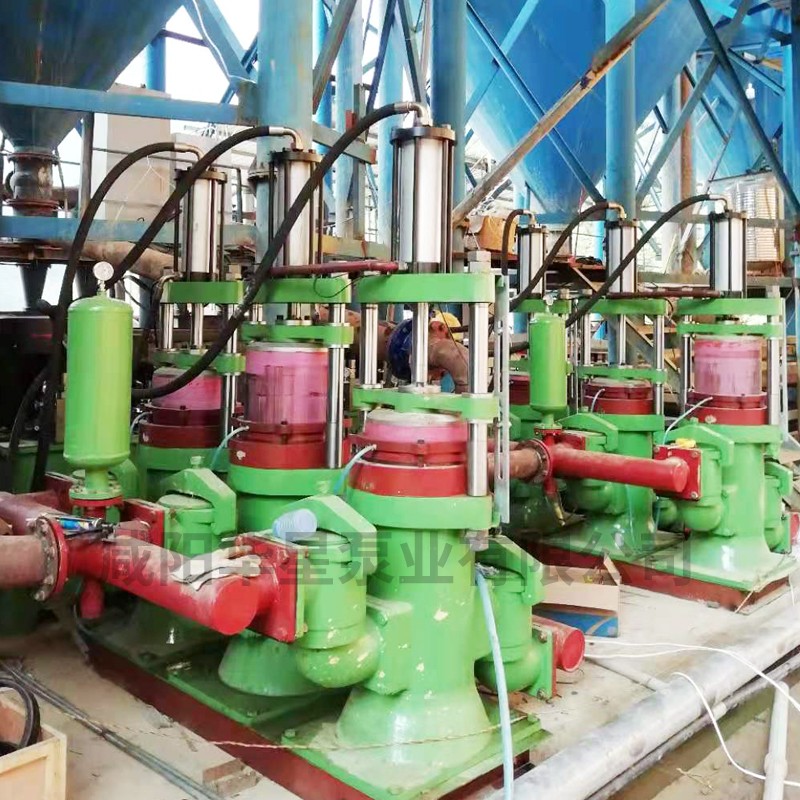

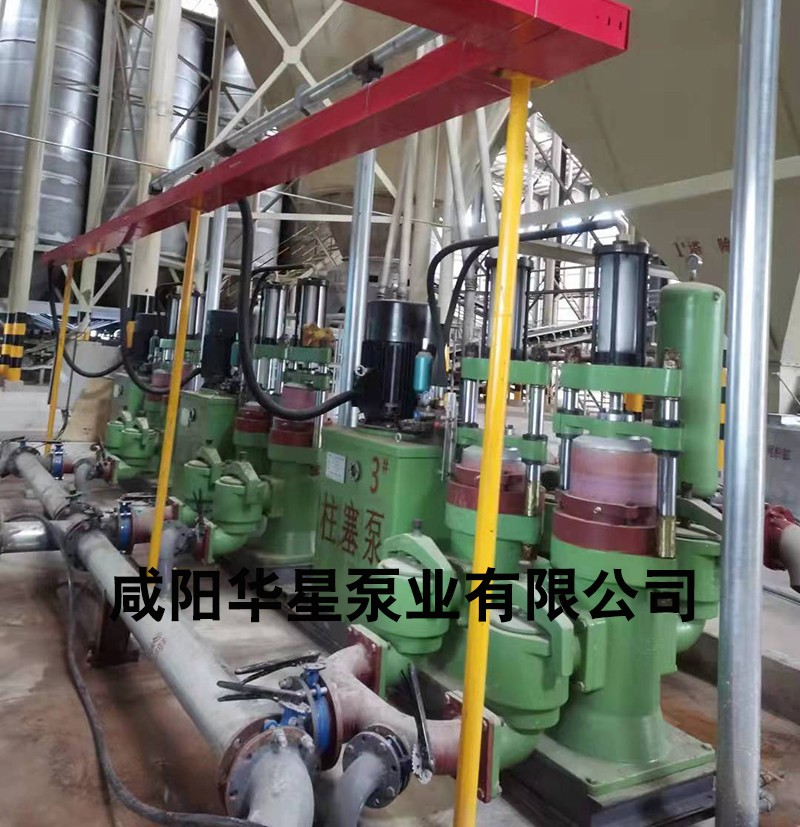

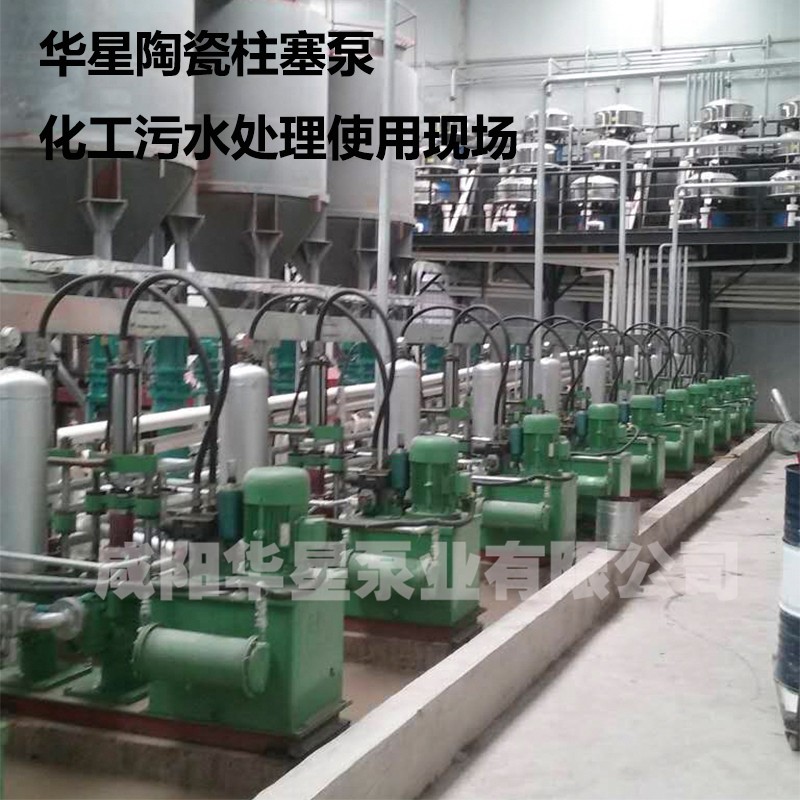

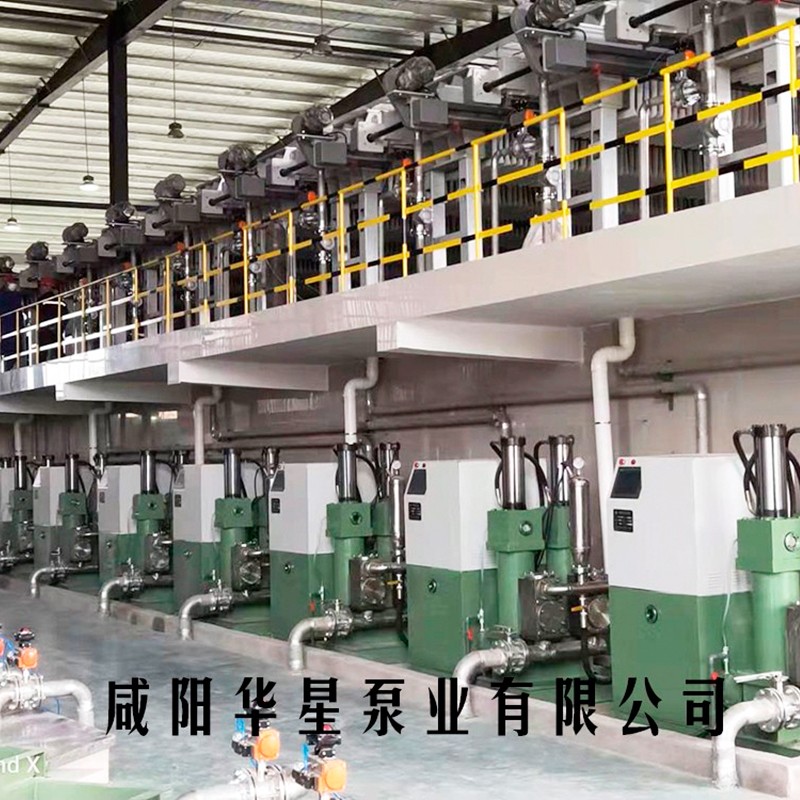

泵使用效果视频
