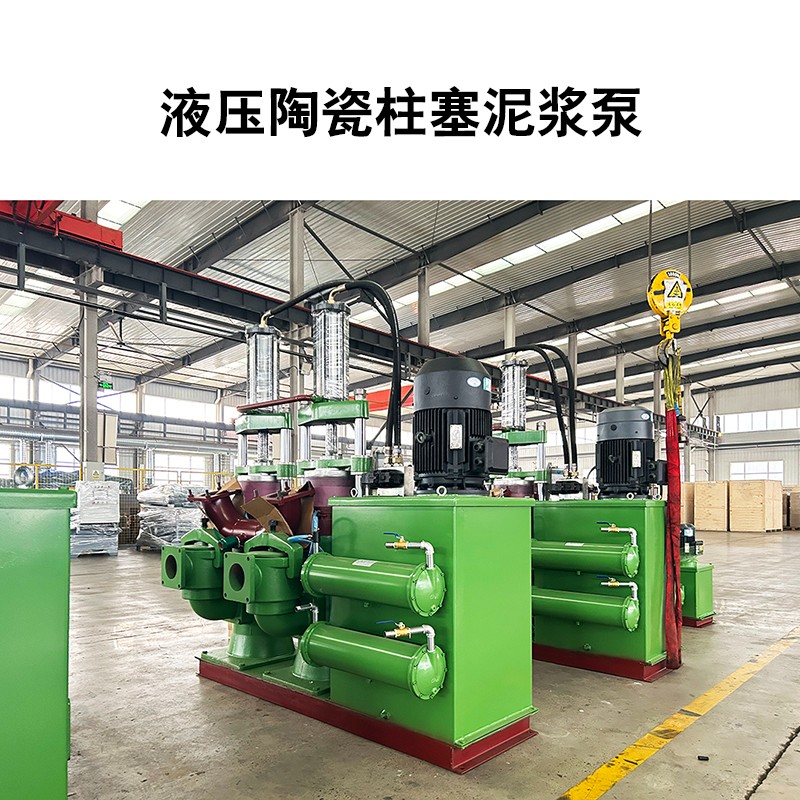

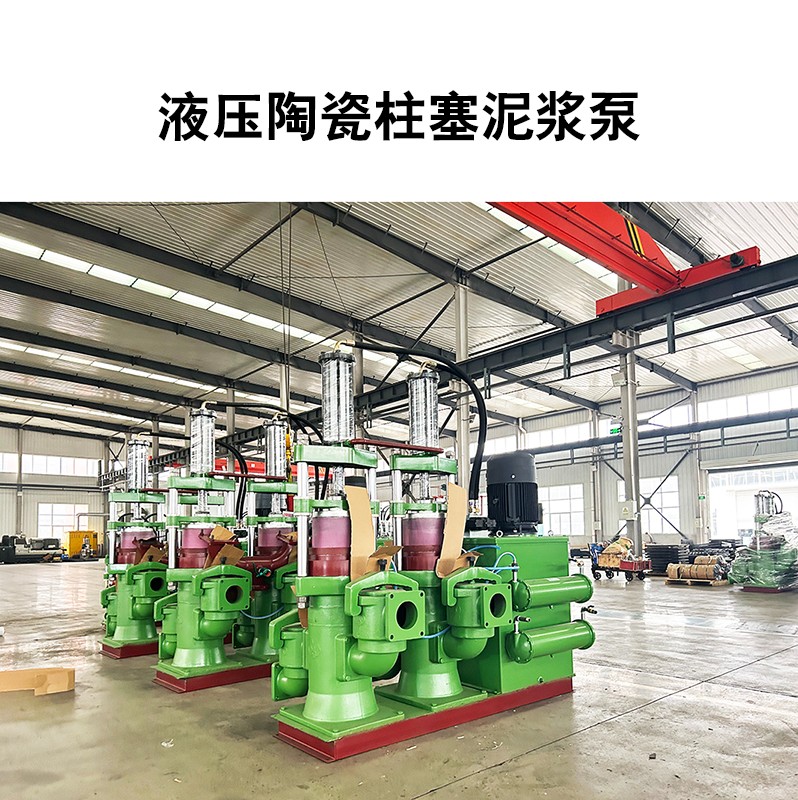

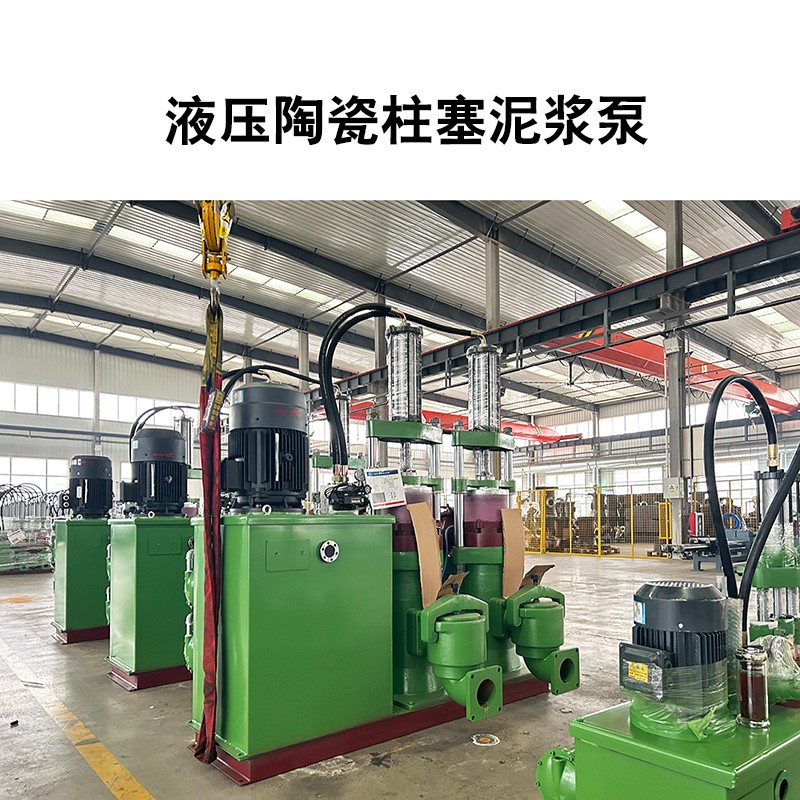

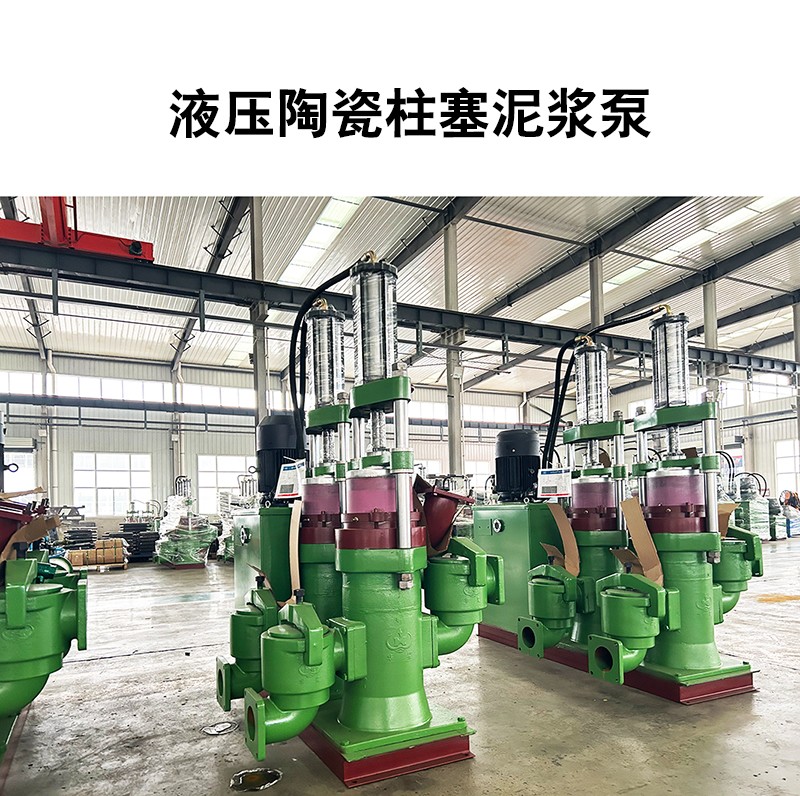

一、产品图片
二、产品型号及参数:
YBH140-10压滤机节能陶瓷柱塞泵泥浆泵
流量:10立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:250mm,
配用电机:5.5KW,
外形尺寸:1.6*1.2*1.6(米),
吸排浆管道直径:φ89/φ76,
重量:0.85吨,
油箱容积:170L
YBH200-19压滤机节能陶瓷柱塞泵泥浆泵
流量:19立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:250mm,
配用电机:7.5KW,
外形尺寸:1.7*1.3*1.9(米),
吸排浆管道直径:φ108/φ89,
重量:1.1吨,
油箱容积:210L
YBH250-30压滤机节能陶瓷柱塞泵泥浆泵
流量:30立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:250mm,
配用电机:11KW,
外形尺寸:1.95*16*2.2(米),
吸排浆管道直径:φ133/φ108,
重量:1.63吨,
油箱容积:310L
YBH300-40压滤机节能陶瓷柱塞泵泥浆泵
流量:40立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:250mm,
配用电机:15KW,
外形尺寸:2.1*1.8*2.2米),
吸排浆管道直径:φ140/φ140,
重量:2.1吨,
油箱容积:310L
YBH300J-60压滤机节能陶瓷柱塞泵泥浆泵
流量:60立方/小时,
压力范围:0-2MPa,
额定压力:0-20公斤可任意调节,
冲程:350mm,
配用电机:18.5KW,
外形尺寸:2.1*1.8*2.5(米),
吸排浆管道直径:φ159/φ159,
重量:2.6吨,
油箱容积:390L
YBH400-100压滤机节能陶瓷柱塞泵泥浆泵
流量:100立方/小时,
压力范围:0-1.8MPa,
额定压力:0-15公斤可任意调节,
冲程:350mm,
配用电机:22KW,
外形尺寸:2.48*2.5*2.6(米),
吸排浆管道直径:φ180/φ159,
重量:3.8吨,
油箱容积:560L
YBH400-120压滤机节能陶瓷柱塞泵泥浆泵
流量:120立方/小时,
压力范围:0-1.5MPa,
额定压力:0-15公斤可任意调节,
冲程:350mm,
配用电机:30KW,
外形尺寸:2.48*2.5*2.6(米),
吸排浆管道直径:φ180/φ159,
重量:3.8吨,
油箱容积:560L
YBH500-180压滤机节能陶瓷柱塞泵泥浆泵
流量:180立方/小时,
压力范围:0-1.5MPa,
额定压力:0-15公斤可任意调节,
冲程:450mm,
配用电机:45KW,
外形尺寸:3.8*2.2*3(米),
吸排浆管道直径:DN200/DN200
三、产品工作过程
YB液压柱塞泥浆泵的工作过程主要包括以下几个阶段:
液体进入柱塞泵:液体从进口进入,经过一个吸入阀门进入到体积变化腔中。
液体充满体积变化腔:柱塞做往复运动,从而使得体积变化腔内的液体被挤压或抽吸,充满整个变化腔。
液体被推出:当柱塞通过压力油将液体推入流体出口时,通过压力油的冲击作用,流体出口的阀门打开,将液体推往需要的地方,完成工作任务。
液体回流:等到柱塞运动到末端时,进口的压力油会将流体出口的阀门关闭,同时另一个进口的阀门打开,使液体回流到体积变化腔中。
循环工作:上述步骤不断重复,通过柱塞的往复运动,实现对液体的连续输送。
在这个过程中,液压柱塞泵利用液体的高压能量和柱塞的往复运动原理,将输入的机械能转化为液体的流动压力能量,从而达到输送和压力提升的目的。
四、产品优势:
高效性:
液压驱动:液压陶瓷泥浆输浆泵采用液压驱动,能够提供强大的动力,使其在短时间内完成大量的输送工作。
高效设计:泵的设计使其在运行过程中保持了较高的效率,减少了能源消耗。
可靠性:
优质材料:采用高性能技术陶瓷材料作为柱塞,这种材料硬度高、耐磨、耐高温、耐腐蚀,保证了泵的长期稳定运行。
精密加工:内腔表面与柱塞表面配合采用先进的高精度内外圆磨床加工至镜面,外表面振动抛光,确保了密封性和耐磨性。
结构简单:泵体结构精细,方便拆卸和维护,减少了因设备故障导致的停工时间。
耐用性:
耐磨材料:陶瓷柱塞和密封件等关键部件经过精心设计和制造,能够在各种恶劣的工作环境中长时间稳定运行。

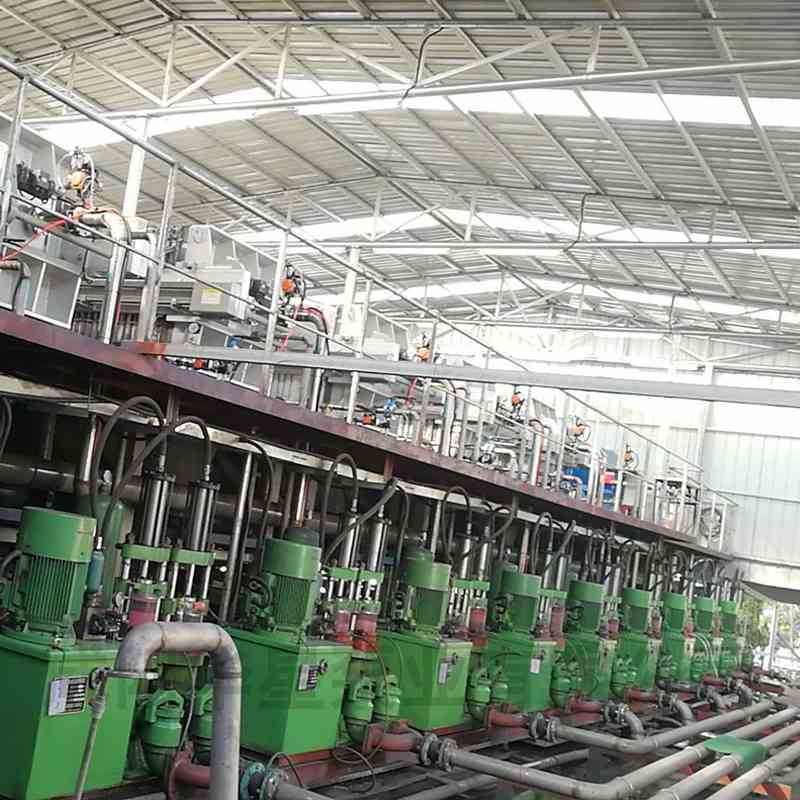

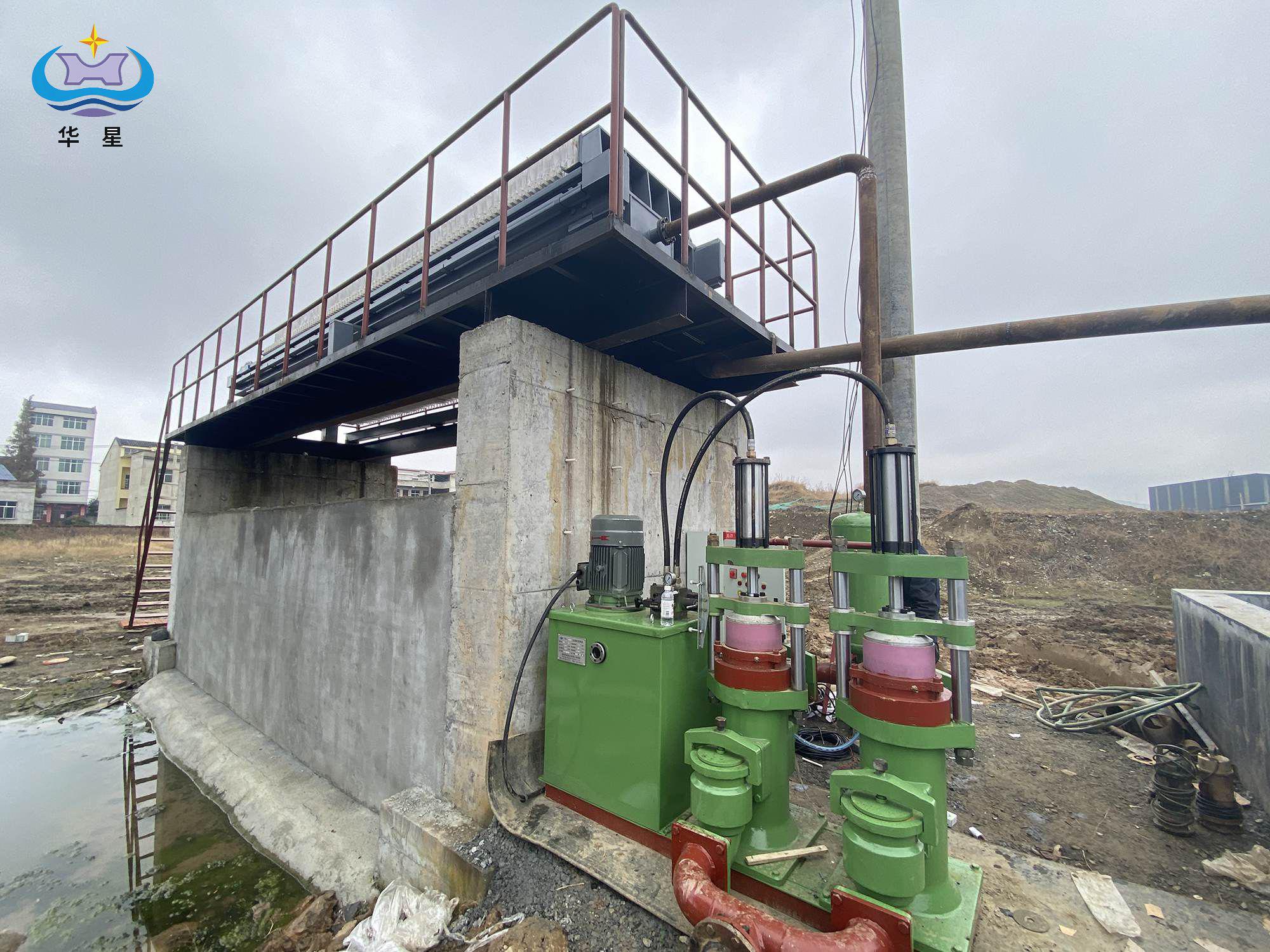

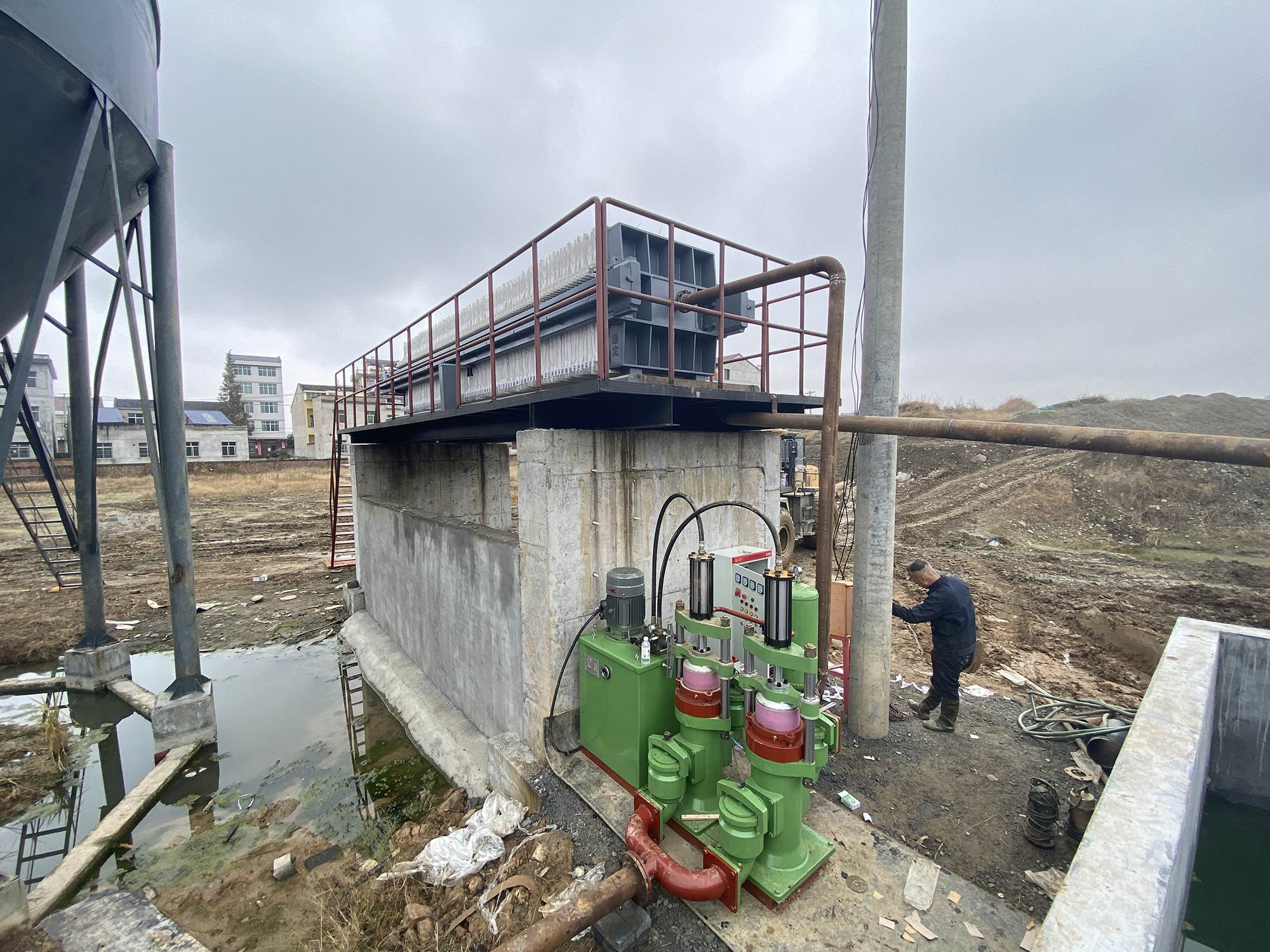

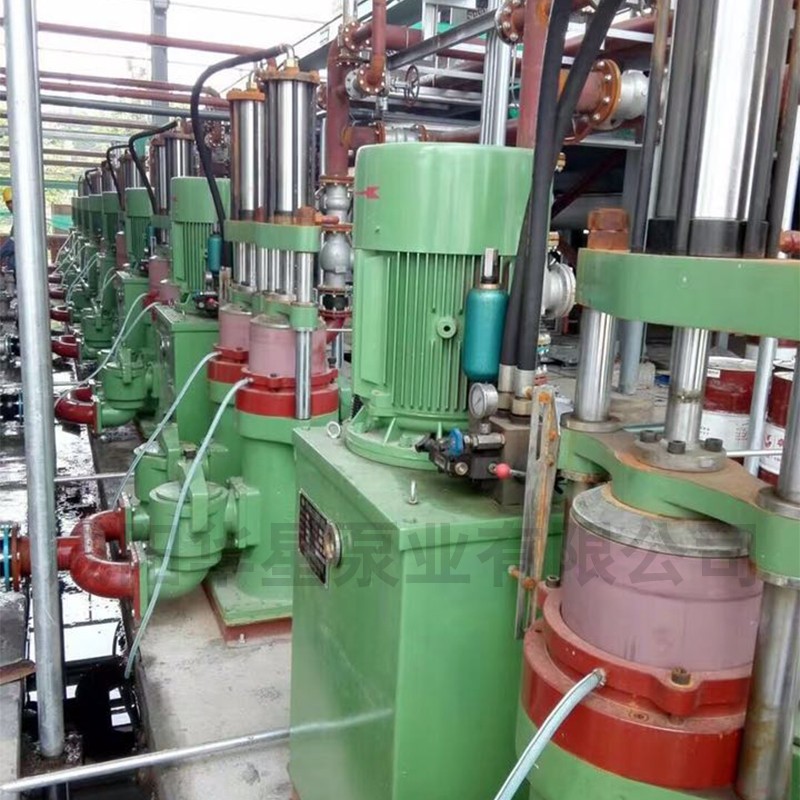

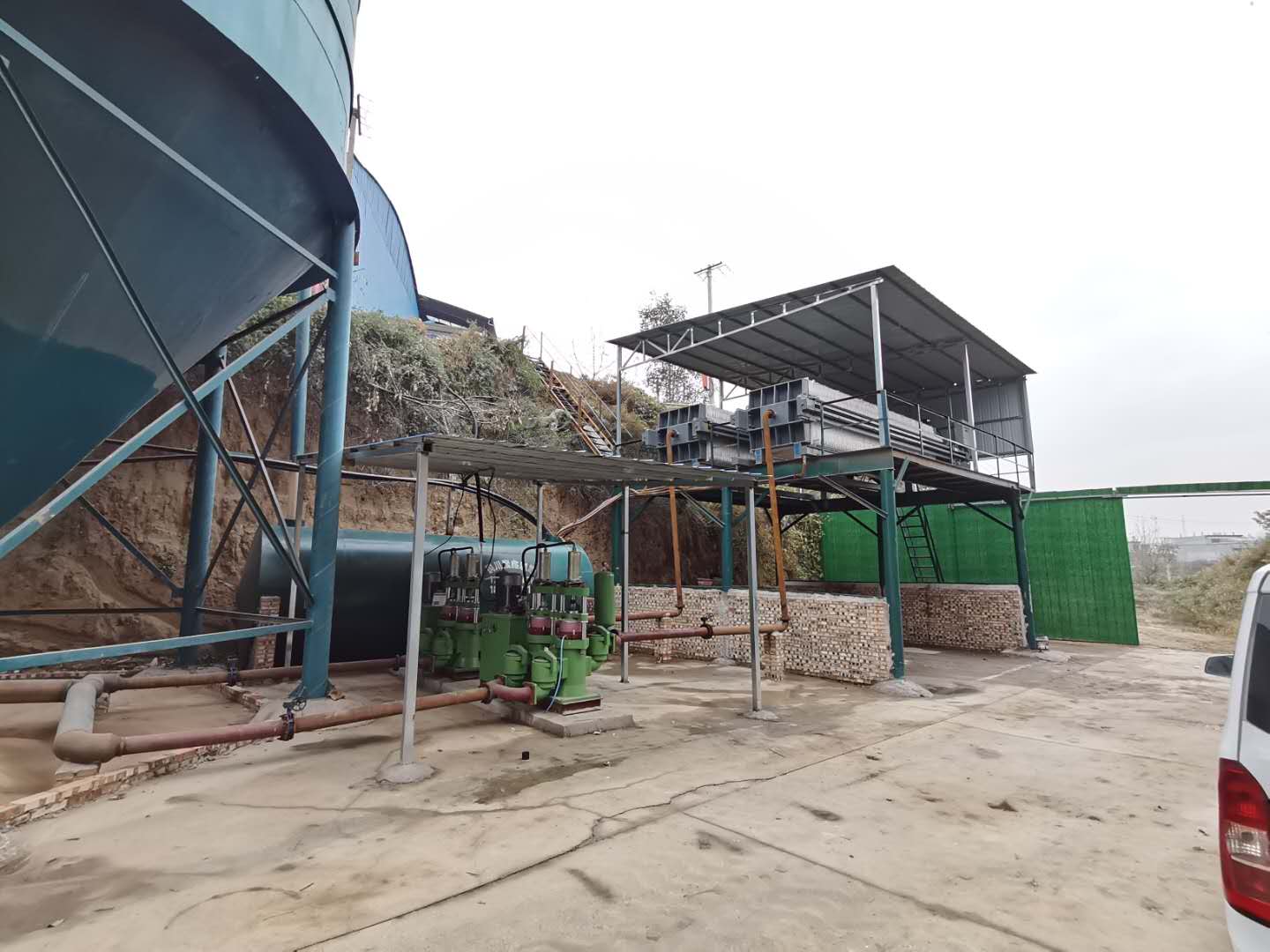

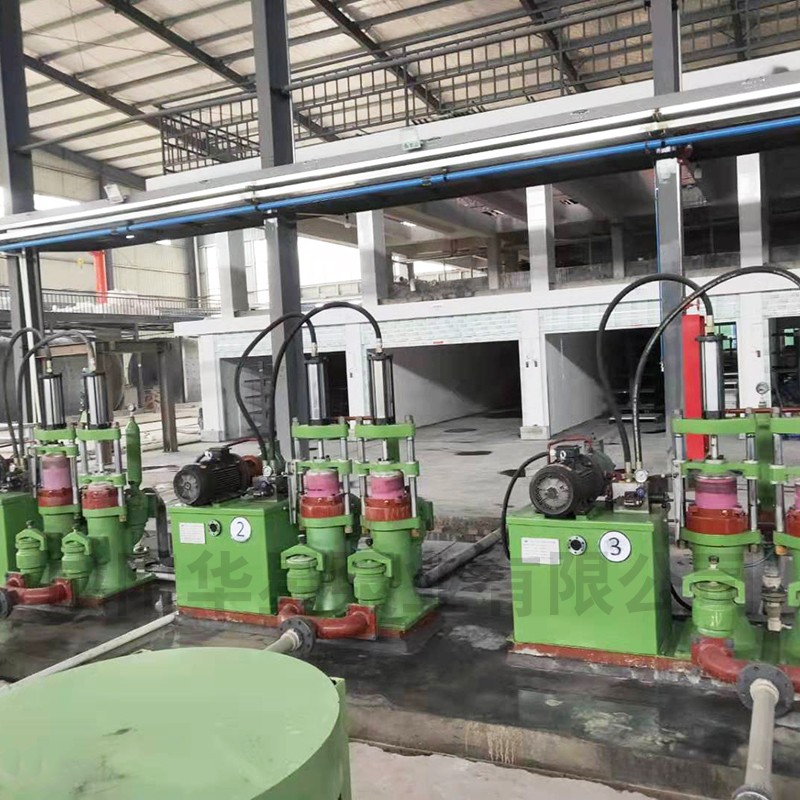

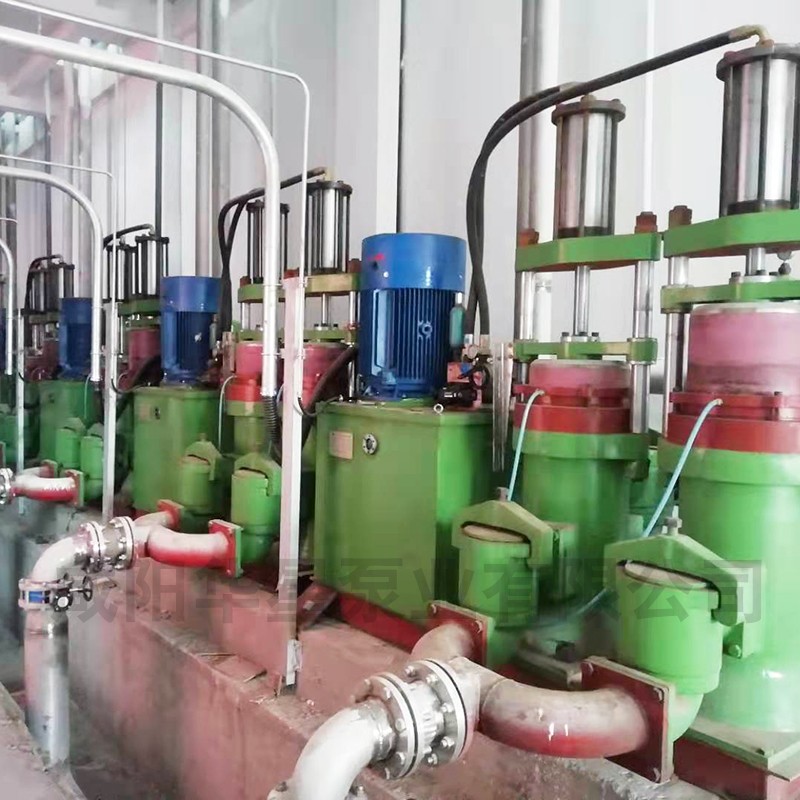

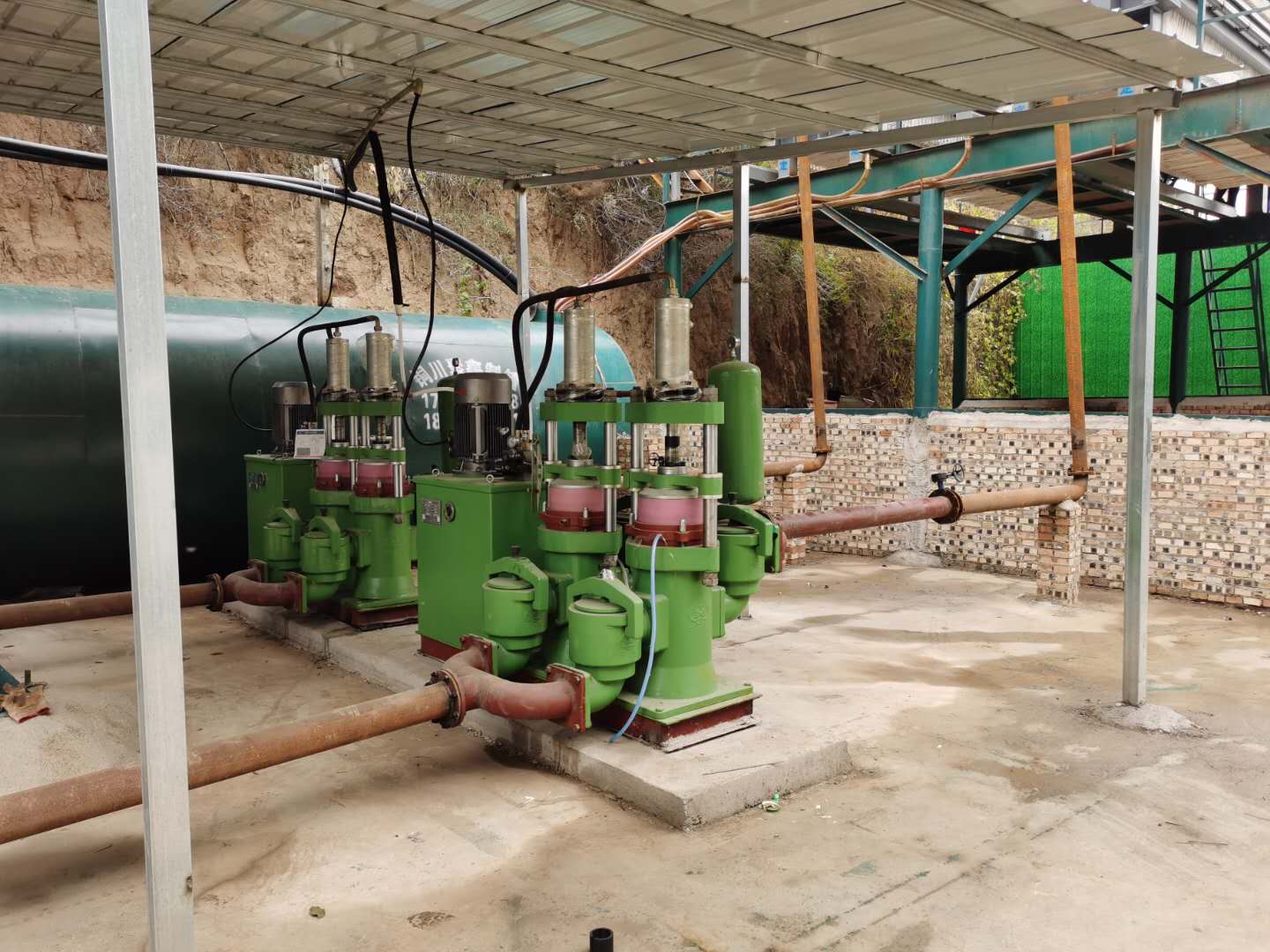

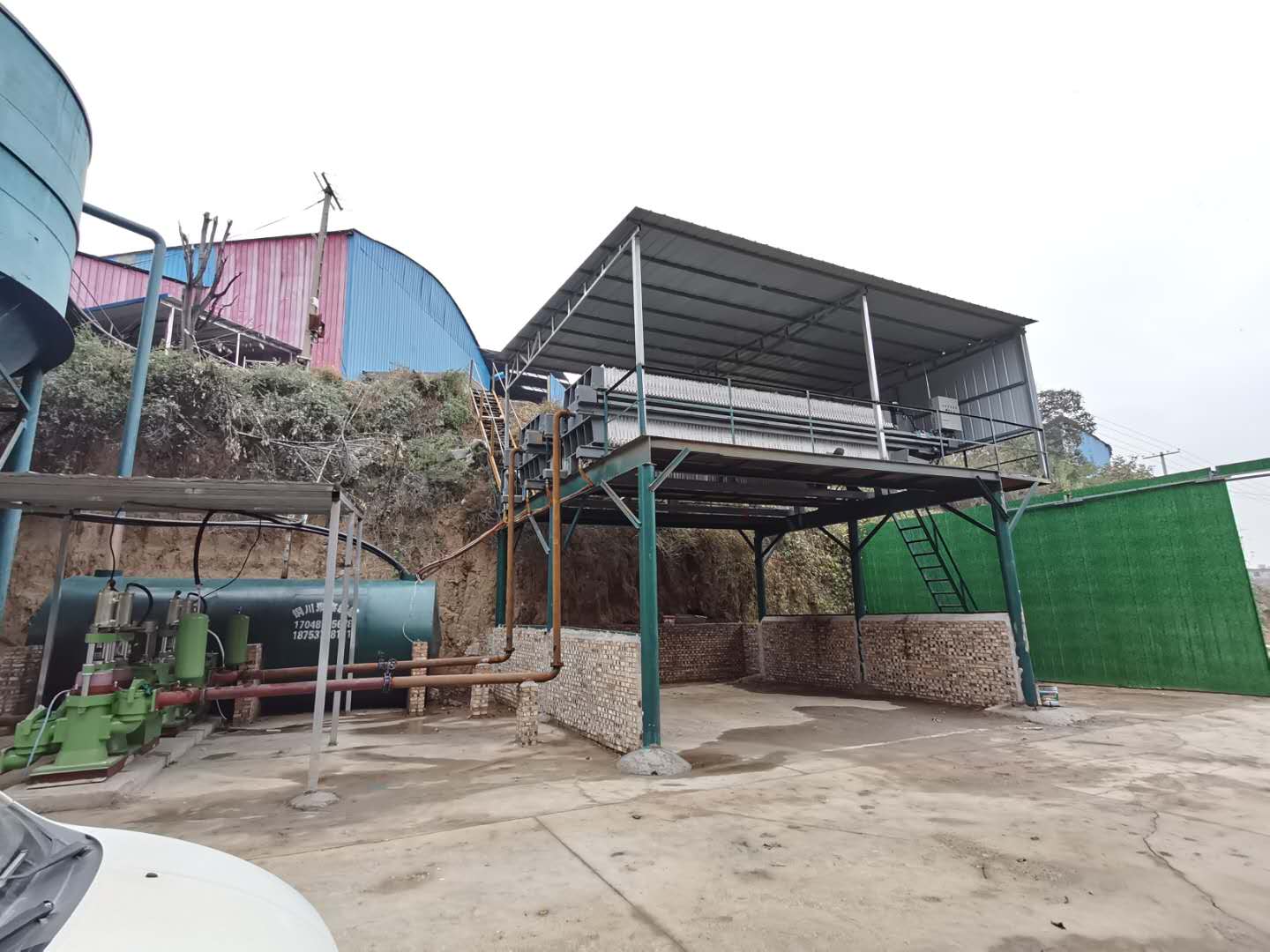

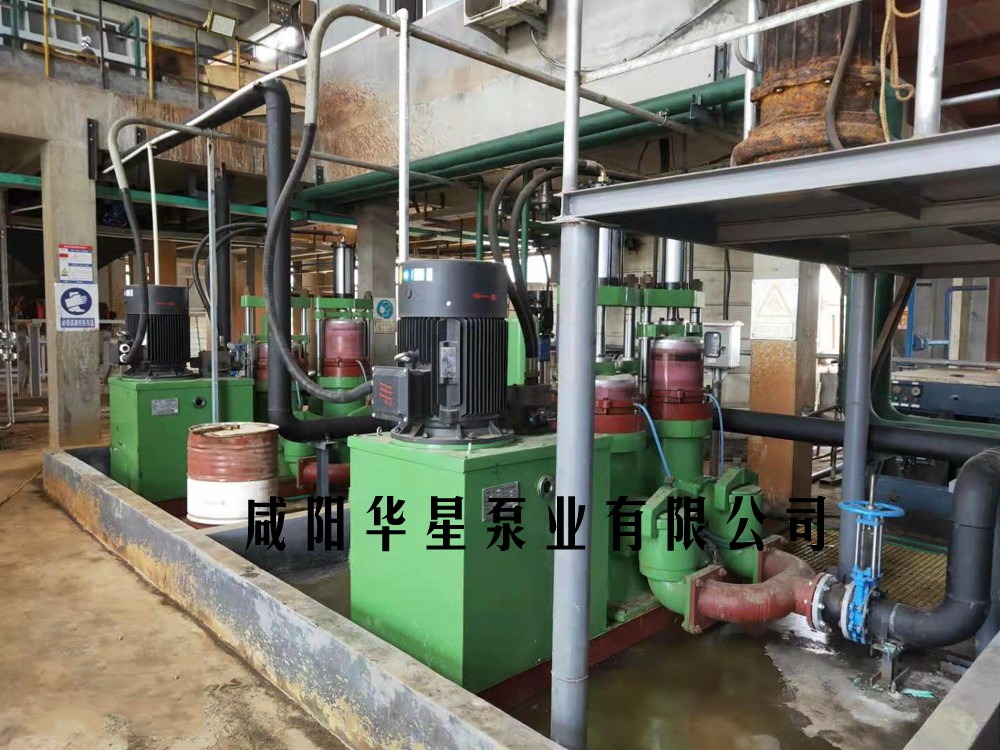

五、产品客户案例
泵使用效果视频
泵使用效果视频
